年轻人的酷玩具——小米九号平衡车拆机拆解

文章来自:http://bbs.xiaomi.cn/t-11910823-n21

  ● 一直以来,平衡车都被冠以“高科技”“土豪玩具”等并非普通人玩的起的高科技产品,就像手环一样,前那么几年在国外疯狂的流行,而国内只能眼巴巴的看着却却而止步,因为价格并不是普通人所能承受的。

  ● 最近几年手环与平衡车逐渐进入国内,走在街上也能看到身影,但价格还是让大家止步于看别人玩,自己内心却在流口水。

  ● 很多人在痛骂小米,找各种方法去骂,是不喜欢是有误解还是出于什么利益在骂都不是我们所探讨的,但明所理的大部分人还是能看清小米的,小米为国产产品,为科技市场做的所有我在这里也不探讨,想说的是如果没有小米,有多少人知道手环,知道平衡车,有多少人买手环,买平衡车?

  ● 话不多少,进入今天的主题,今天孤龙带给大家的是小米前段时间推出的仅1999元的九号平衡车的拆机。



【准备】


  ● 看了网上的几篇拆机贴,沉默许久的我,还是忍不住站出来写帖了……

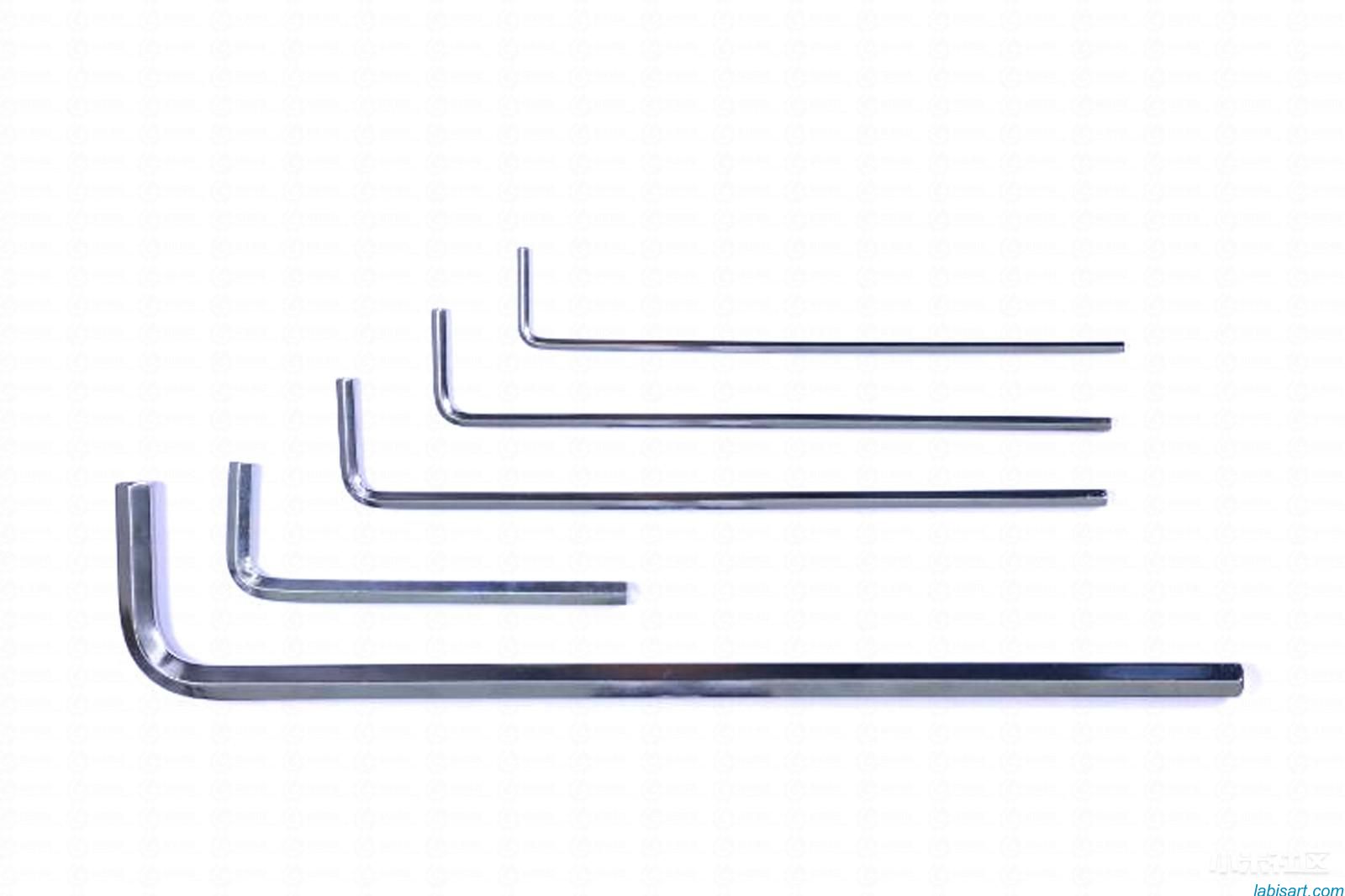

  ● 工具一:内六角扳手。九号平衡车大部分都是内六角螺丝,所以我们先准备内六角扳手,型号有五种:2mm2.5mm3mm4mm6mm


  ● 工具二:十字螺丝刀


【拆机】


  ● 拆机永远不变的第一步就是切断电源,毕竟我们拆完还要装起来用的,不断电就拆机很容易造成机器损坏的。

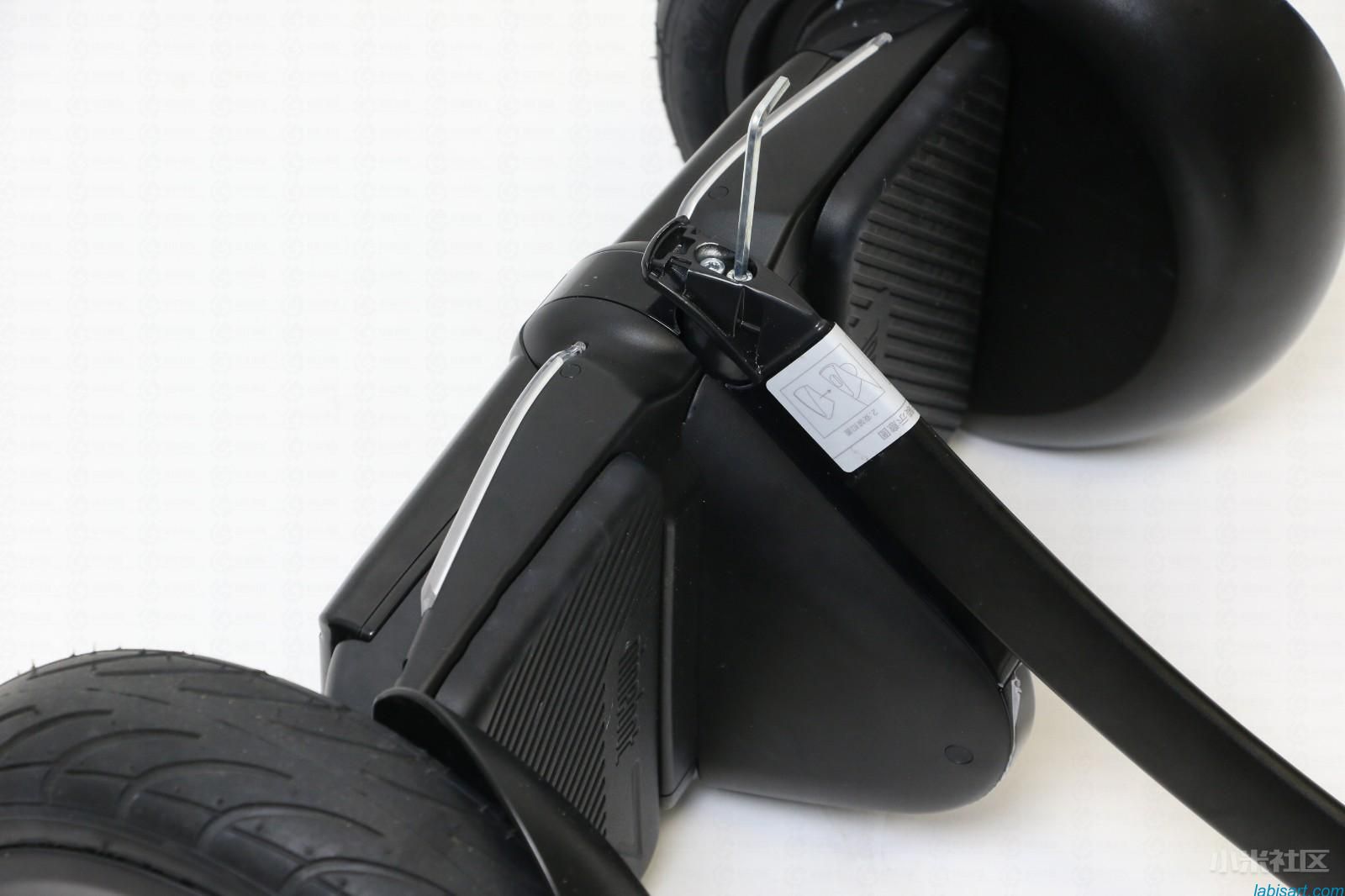

  ● 在脚控杆和机身连接处有一个卡扣,只需要用撬片、撬棒或用手轻轻一扣就下来了。

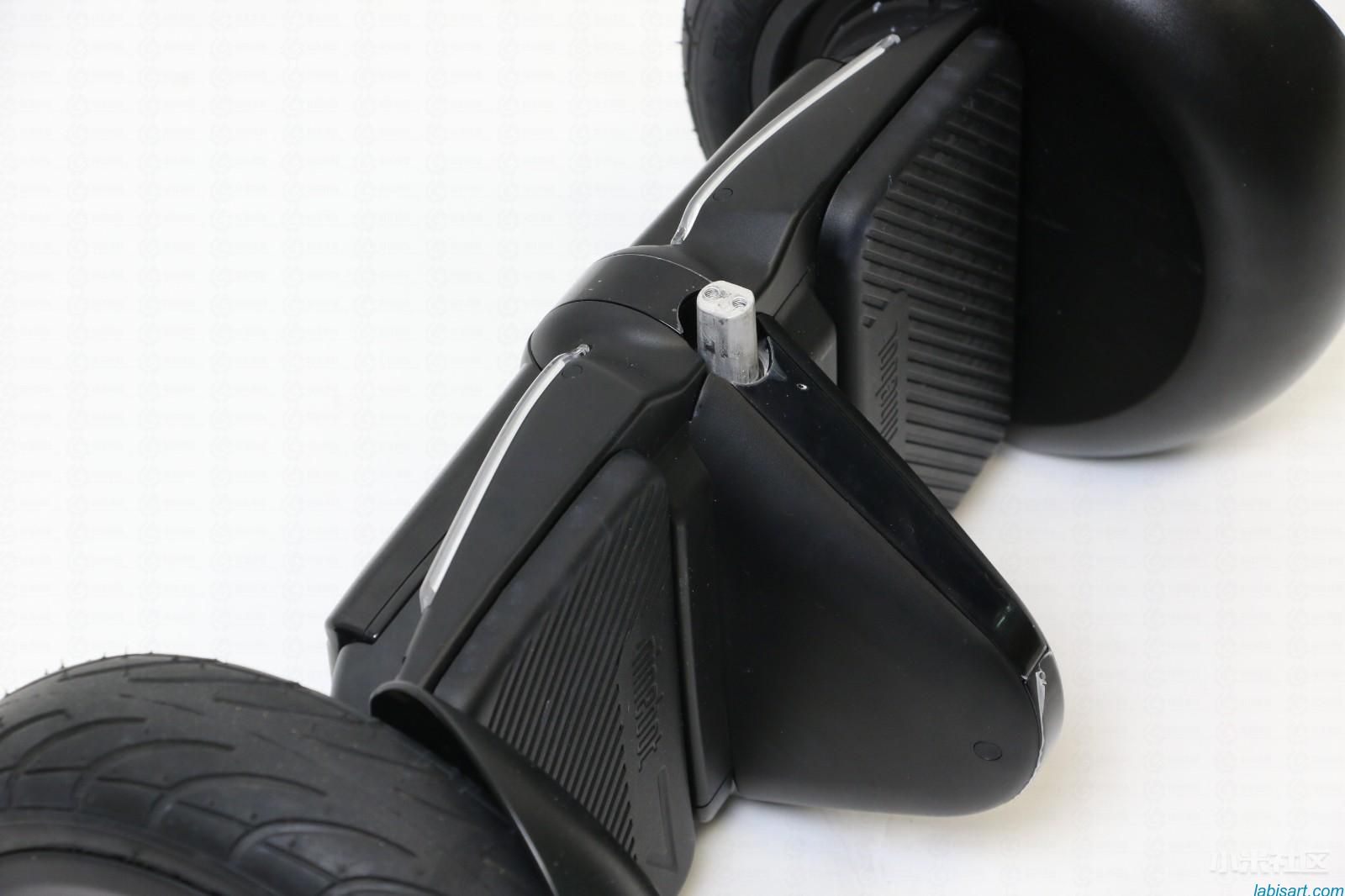

  ● 用内六角螺丝将脚控杆的螺丝拆下来,然后脚控杆就可以轻松取下了。

  ● 脚控杆有两个腿垫,各由三颗内角螺丝固定,我们将它拧下来。

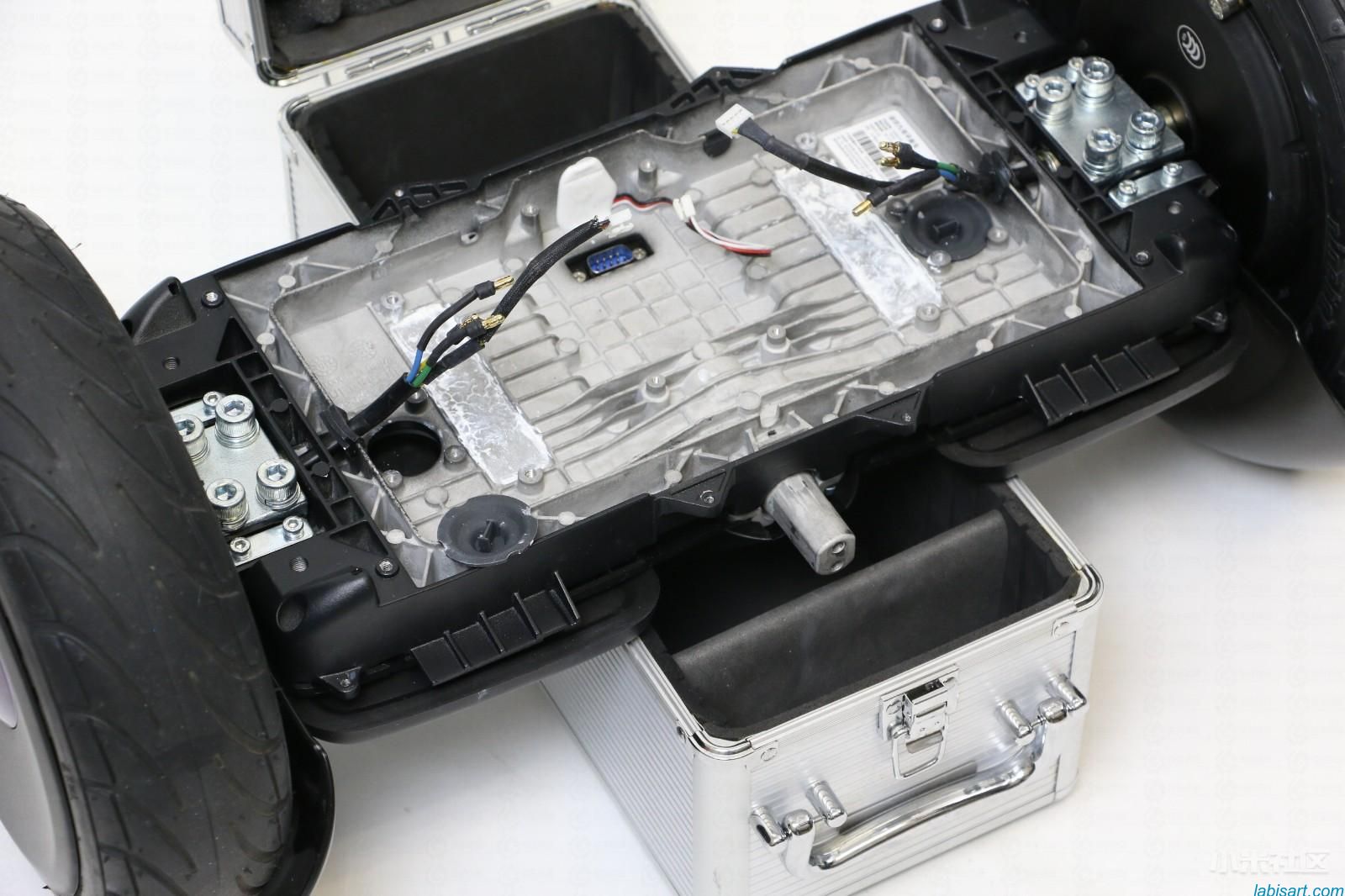

  ● 将平衡车车体翻转,放在工具箱或支架上将电池拆下来。

  ● 此处最重要的一点,拆卸完电池一定一定要再按一下电源开关机键,给平衡车内部电路放电,如果不操作这一步,后果请自负。

 ● 九号平衡车有前后两个灯,在内部两个灯都由电线连接主板,电线都有各自的压线条固定,这也是小米一向的风格,每个细节都做的面面俱到。

  ● 拔掉连接线,拆除前灯的螺丝之后就可以将前灯移去了。

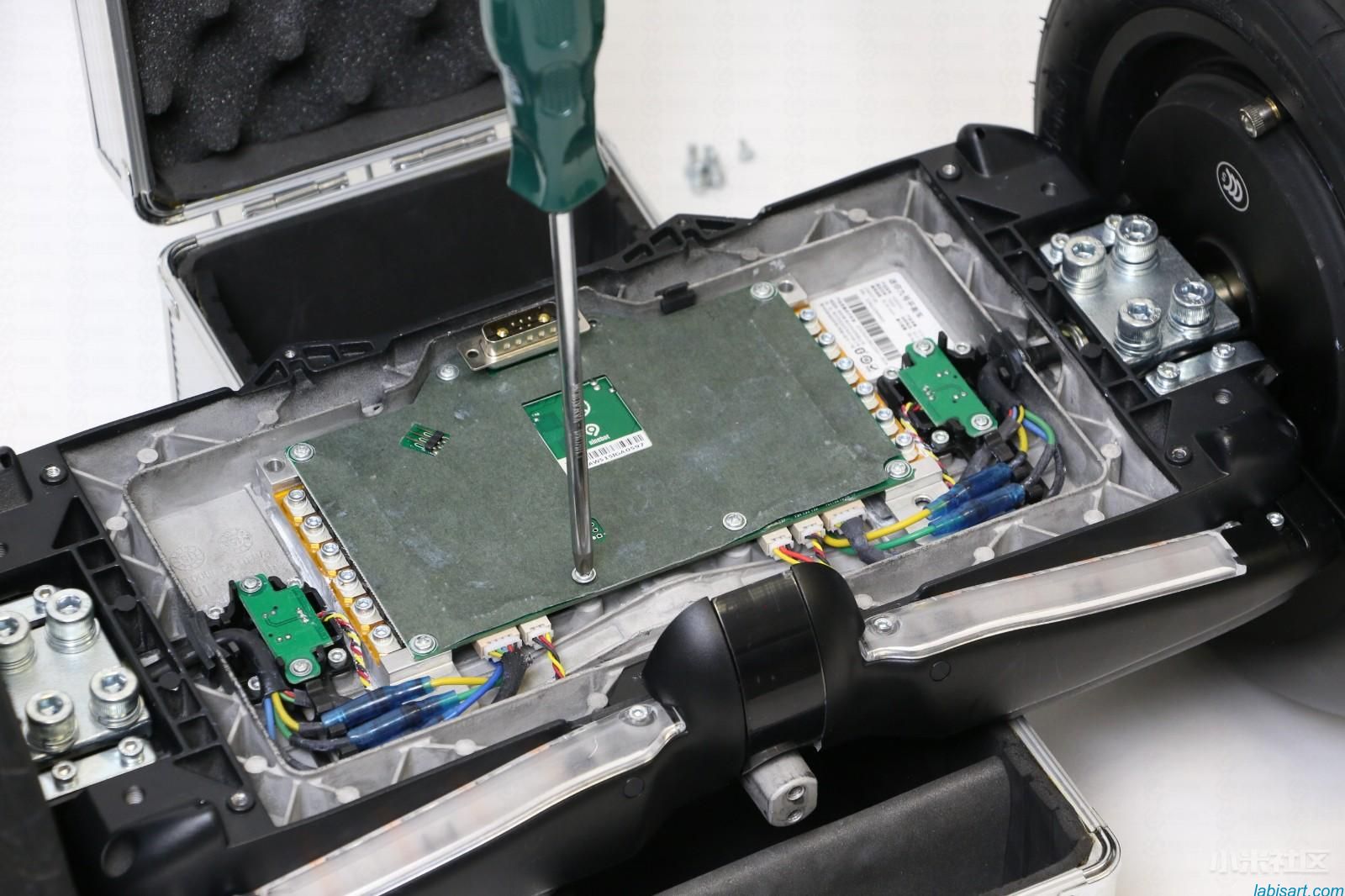

 ● 主板两端有两条固定块,我们只需将四颗角的内角螺丝和中间四颗十字螺丝拧下便可将主板与车体分离,而其余的无需理会。

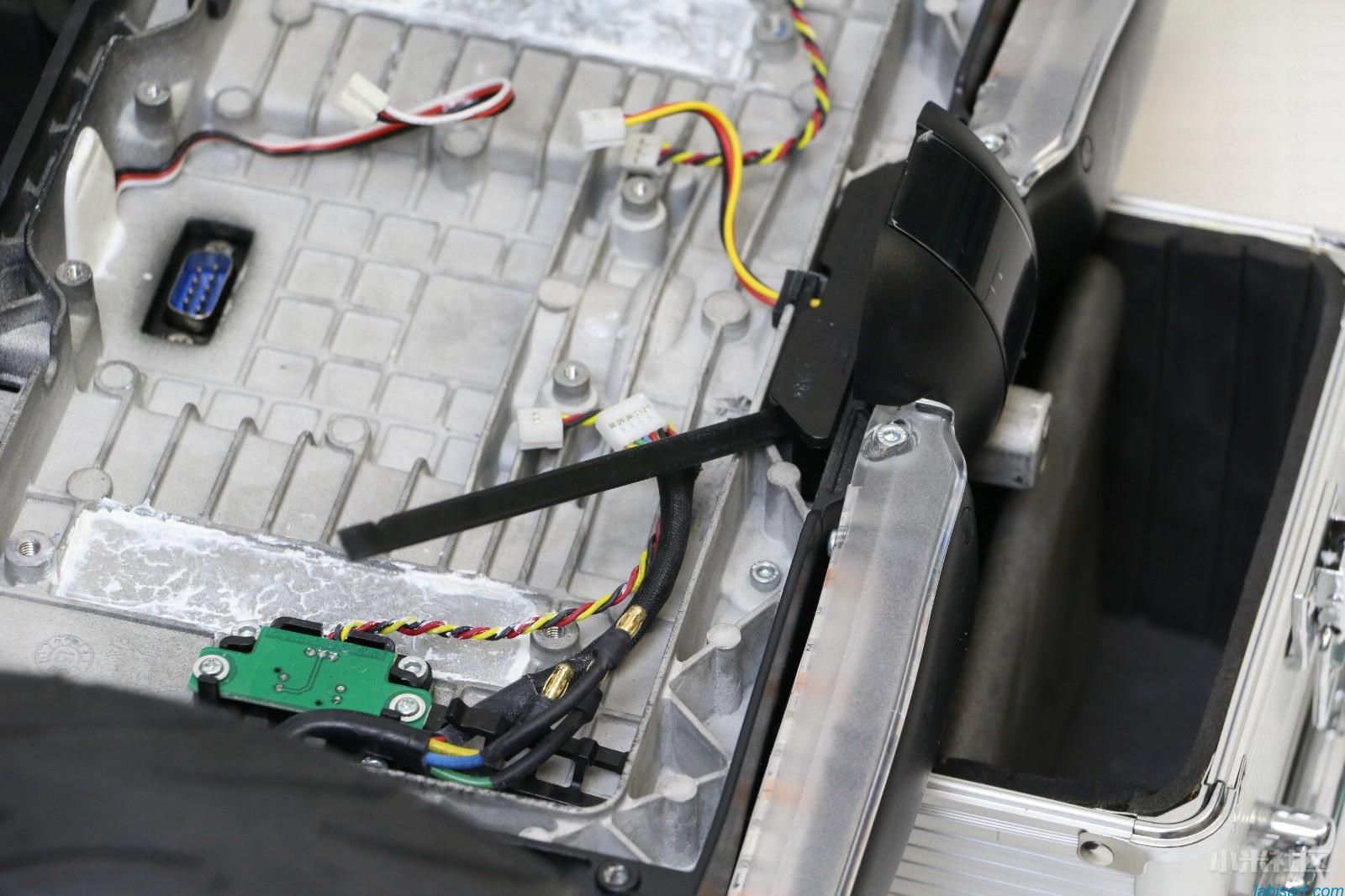

 ● 电机与主板之间由插拔接口线连接,我们分别将两个电机的连接线拔开。值得一说的是,这些线都有卡槽所固定,而不是各种飞线,卡槽的位置与连接线的长短正好,使得看上去并不凌乱。

 ● 抬起主板,才可将连接主板的连接线一一断开,如果先断开连接线,再拧螺丝,很容易造成连接线断裂。

 ● 需要注意的是,在主板的另一面还有一根线连接主板,移除主板时一定要注意别拉断。

 ● 移除了主板,后面的灯也就可以轻松移除了。

 ● 胶腕压块主要检测是否有人站在车上,当有人站在车上时便会将胶碗开关压下,触发胶碗压块并将信号传递给主板,以更好地保证用户安全。

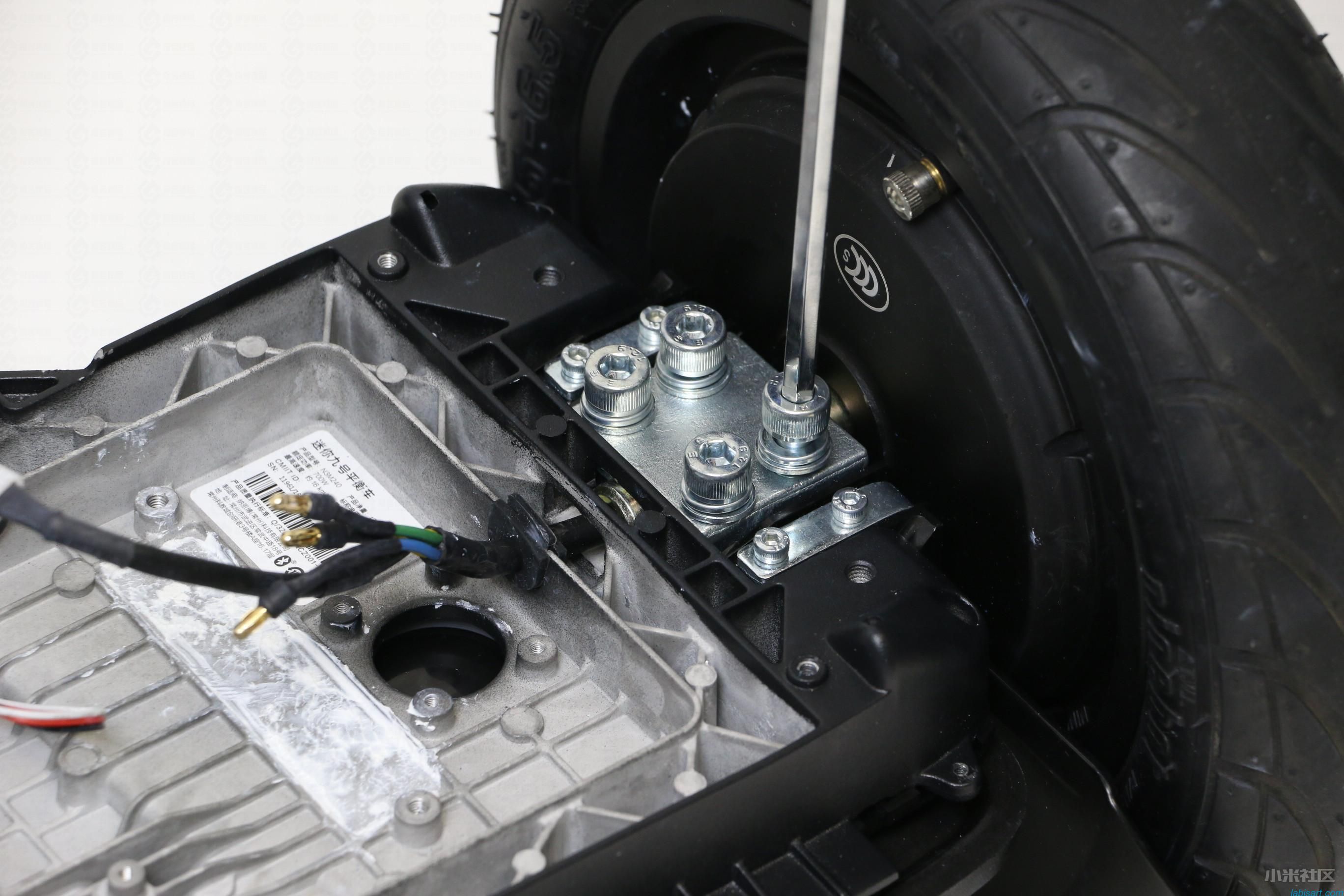

 ● 将电机的压块拆下之后便可将电机移除。

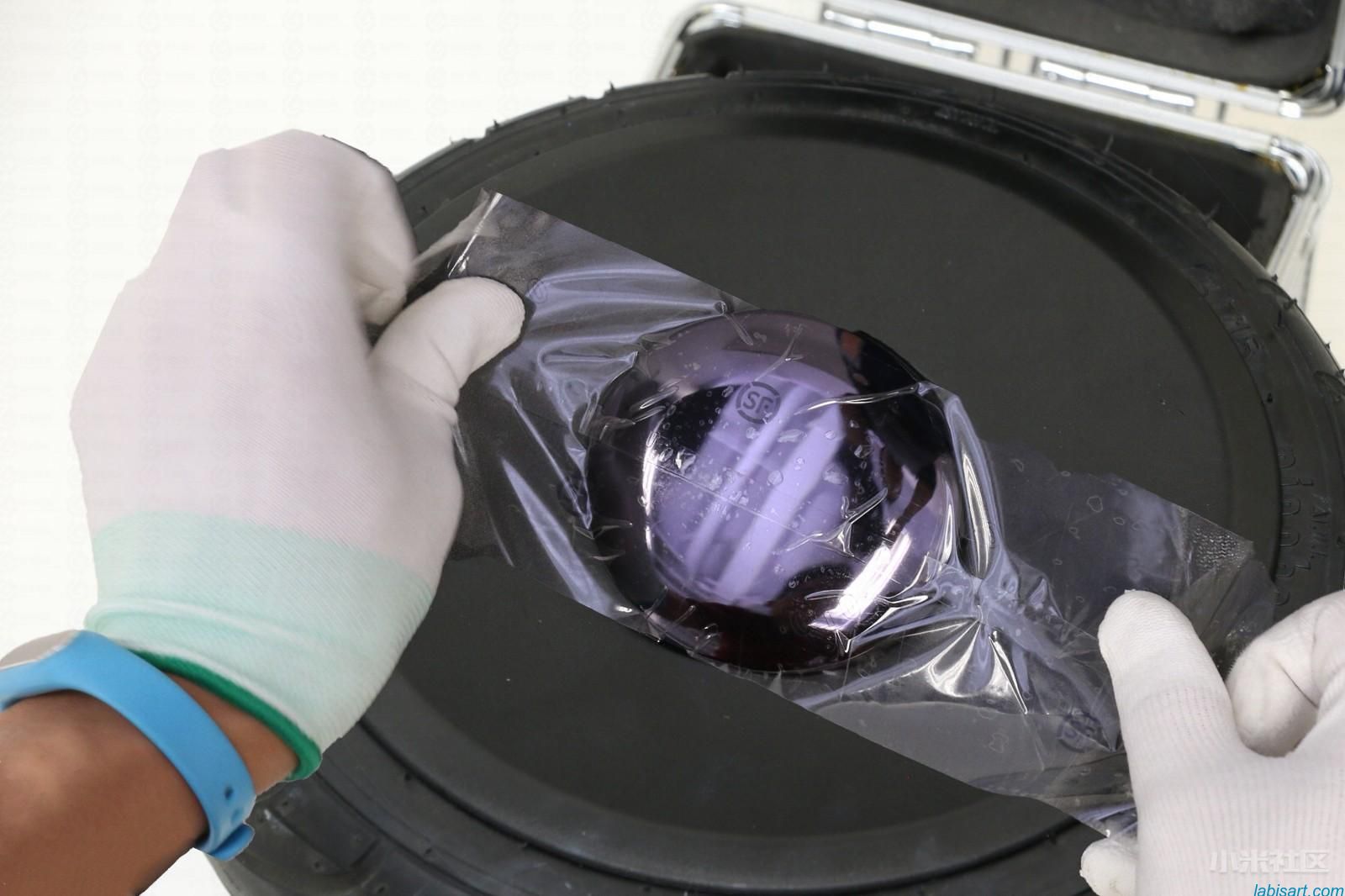

 ● 电机上有装饰片和装饰盖,装饰片用胶带、撬片或吸盘即可取下,但注意的是,装饰片比较容易断裂,拆的时候一定要小心。

 ● 挡泥板有两条加固块,并用螺丝固定在车体上,取下还是很简单的,在这里想说的是,有很多朋友反映说挡泥板有响动,可以尝试将挡泥板螺丝拧紧,让挡泥板与车体之间有缝隙便可,或是加一个海绵垫。

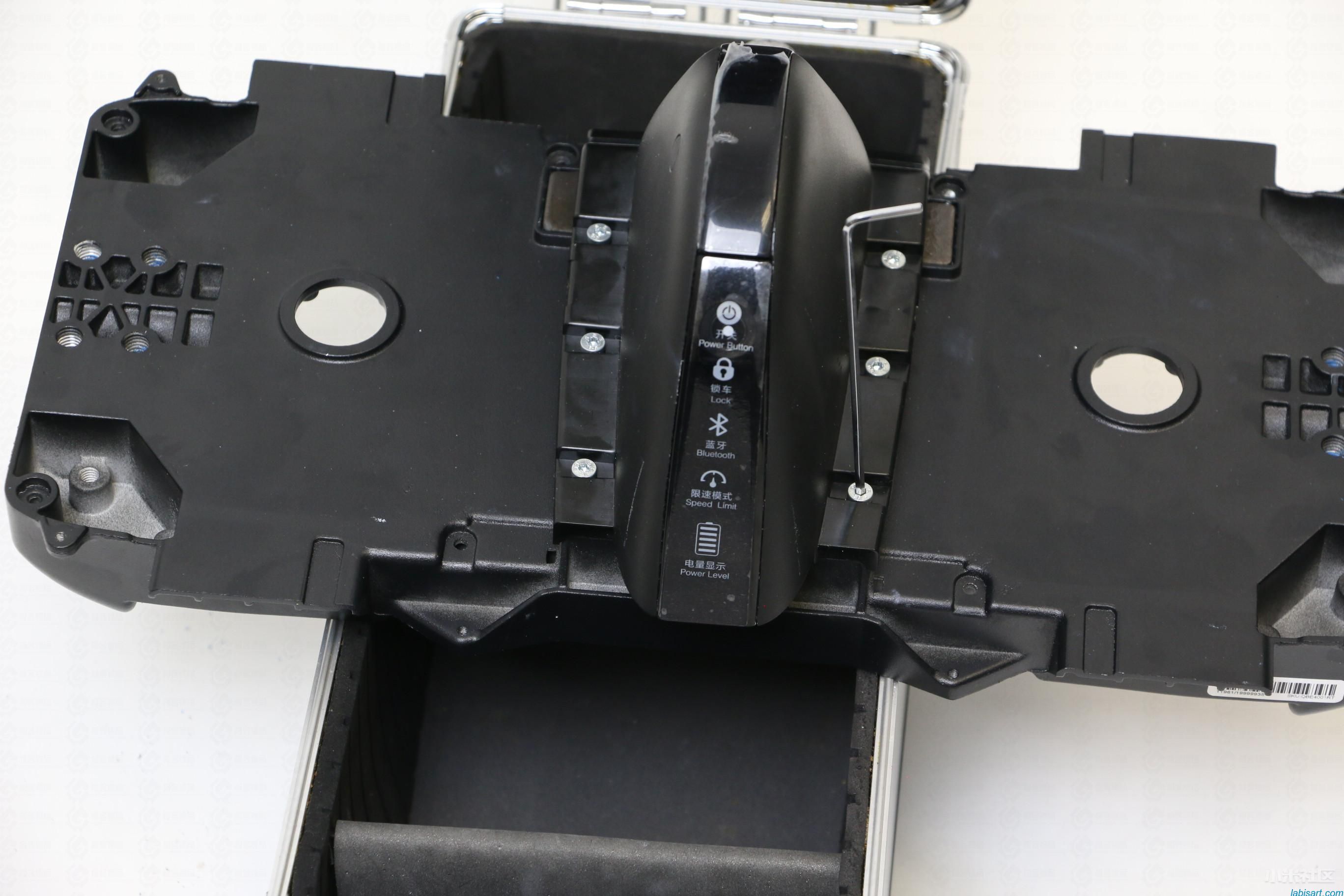

 ● 拧掉螺丝,左右两个脚踏垫也轻松移除。

 ● 移去脚踏垫,中间的控制器便可以移去,注意下面有链接线。

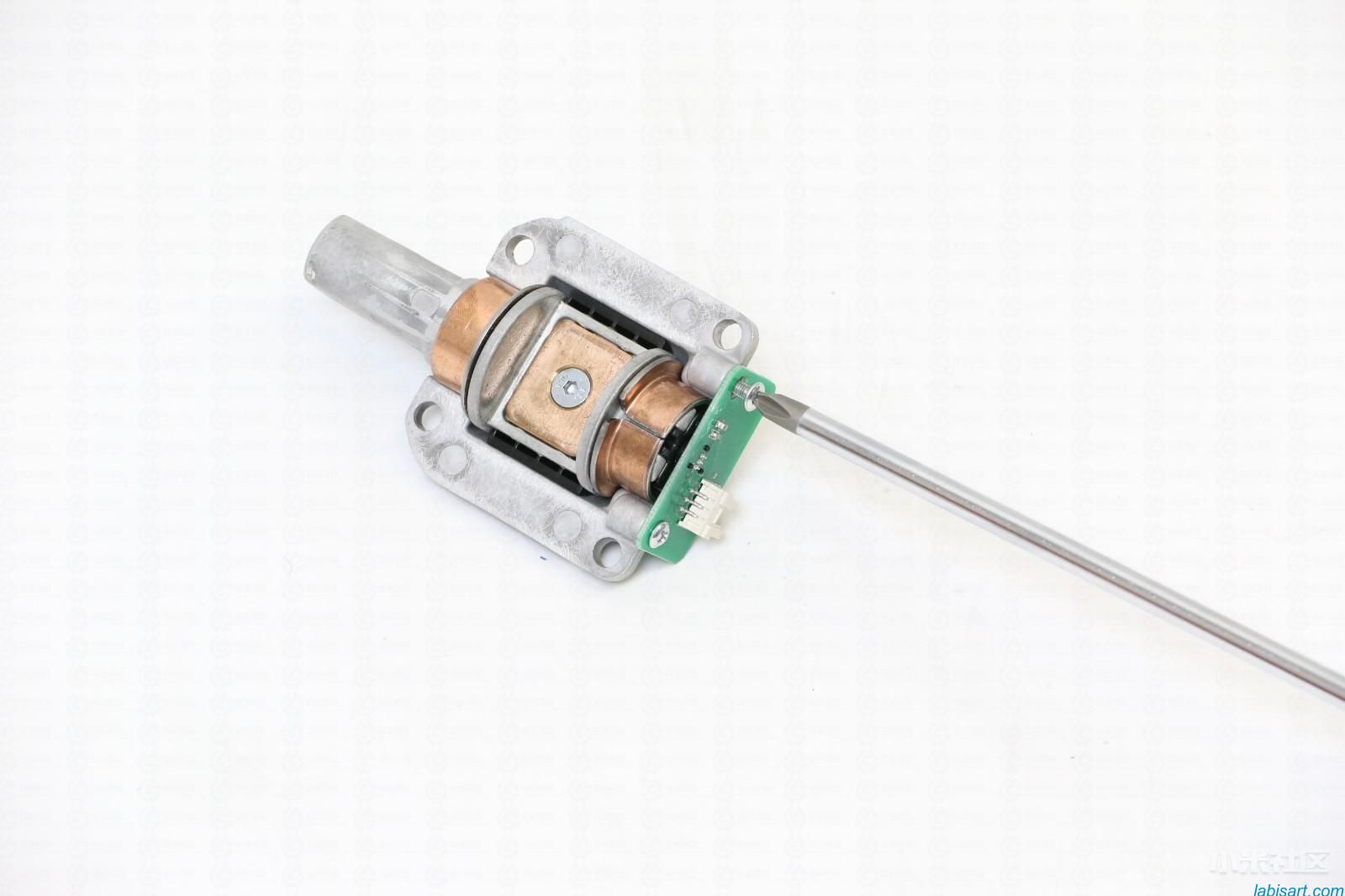

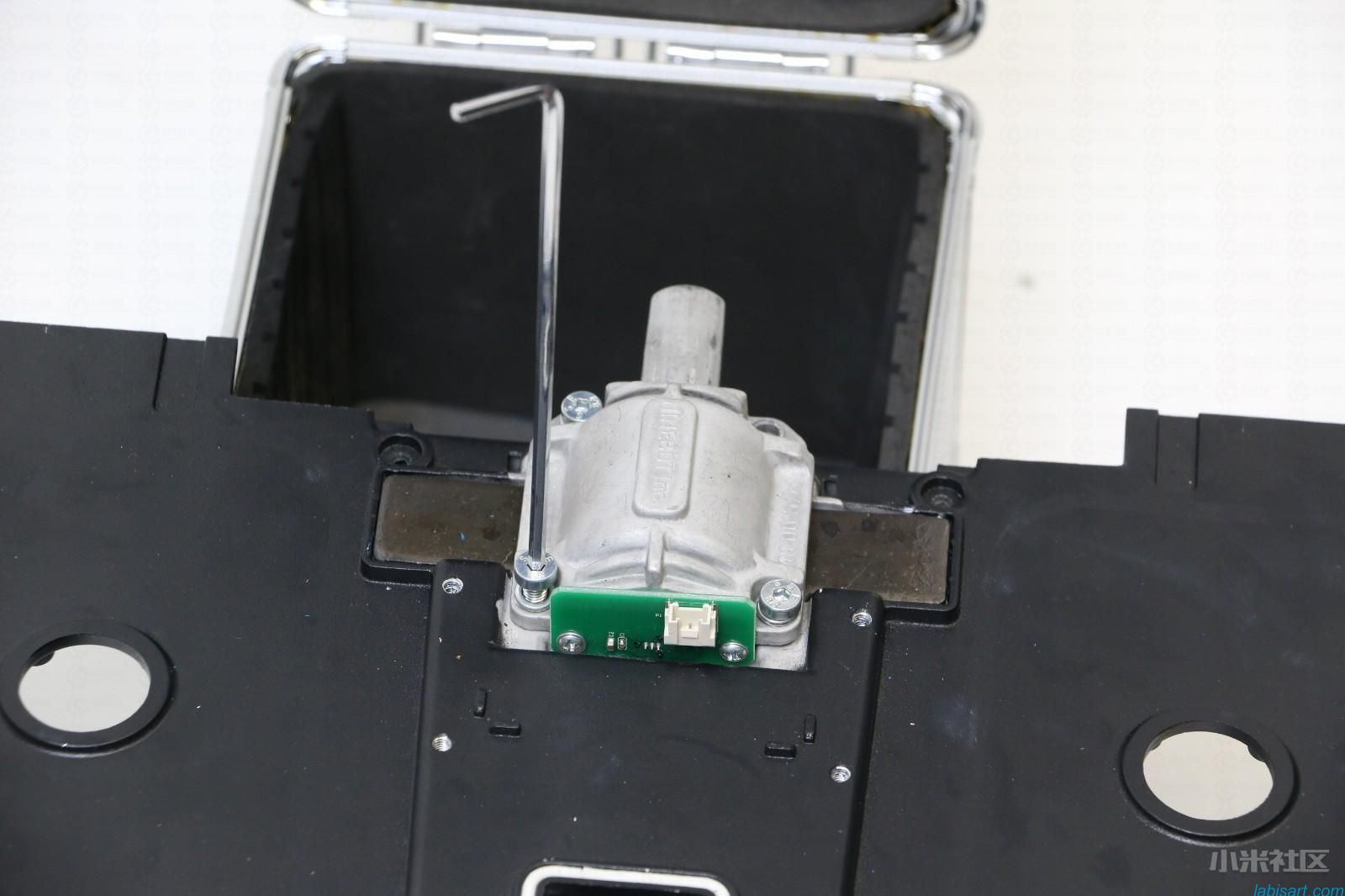

 ● 中间控制器的下面是转向感应器,与脚控杆链接来检测左右转动方向。

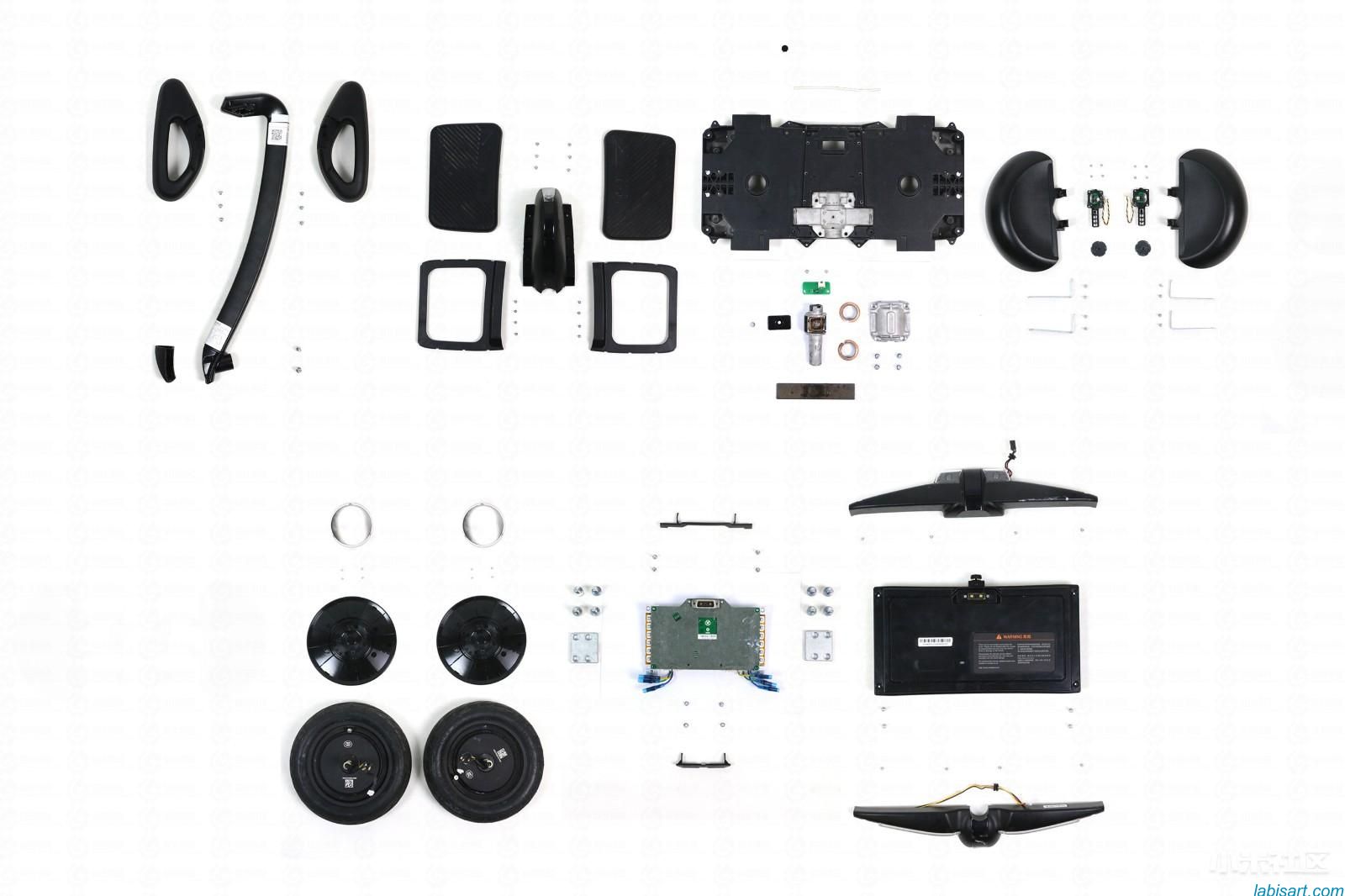

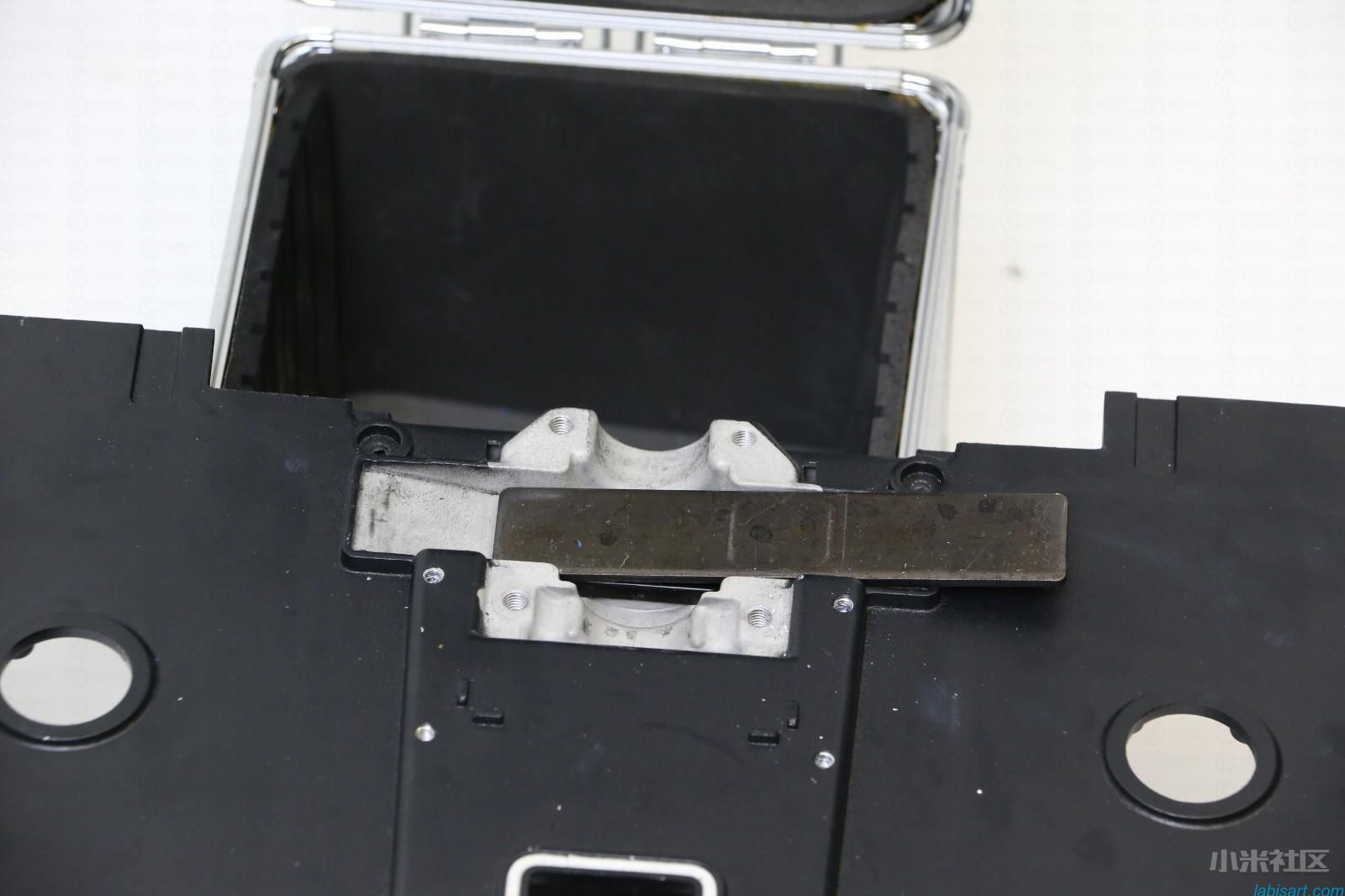

 ● 拆除了钢板、限位片与发泡条后,九号平衡车便拆解完毕了。



【总结】



 ● 自ninebot收购平衡车老大Segway之后,据称ninebot已经成为全球最大的平衡车公司,而ninebot作为小米生态链公司,专门为小米定制了一款平衡车,平衡车一向是被大家当做代步工具的,而这次小米却将它称之为“新玩具”。

 ● 也难怪,如今所谓的平衡车价格已经接近汽车的价格,再以代步工具称呼似乎真的引不起大家关注,“新玩具”一次可能更吸引大家的眼球。

 ● 本次孤龙拆解的平衡车为测试版,在之前已经被我拆装过好多次,大家可以看到,九号平衡车的内部结构还是很紧凑与简洁的,线材很多,而且很多地方如果不是拆过多次,拆起来是违规或麻烦的,所以建议,非专业认识,请勿拆解。
